Barmag-lager: typer, artikelnummer och underhållsguide

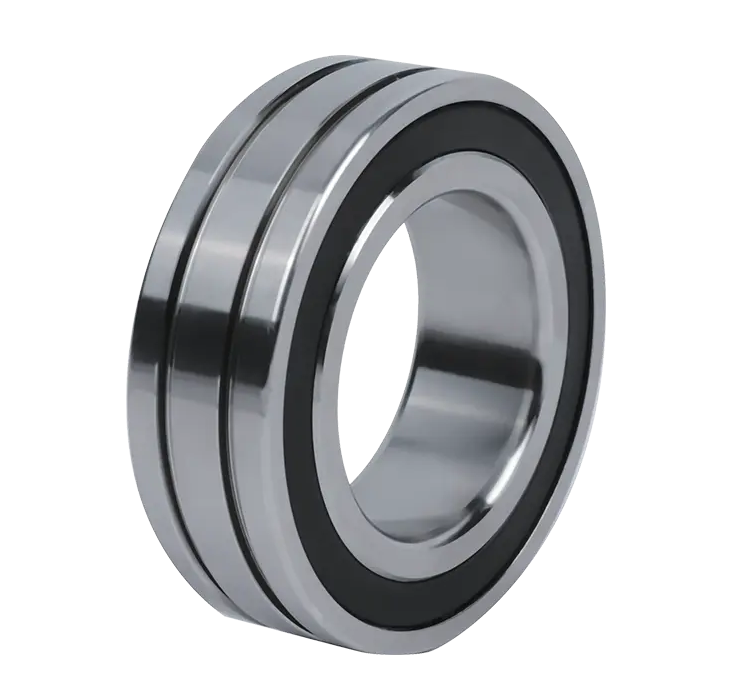

Lager är de enskilt mest felkritiska komponenterna i en Barmag-spinningsmaskin. I höghastighetslindare som körs kontinuerligt med lindningshastigheter över 4 000 m/min, kan ett trasigt kontaktrullager eller chuckaxellager tvinga fram ett fulllägesavstängning inom några minuter — och ett enda oplanerat stopp på en flerläges FDY- eller POY-linje kan kosta mer i slöseri med garn och återstartstid än en hel uppsättning byte. Den direkta slutsatsen är denna: att välja rätt Barmag lager specifikationen, att köpa den från en verifierad tillverkare och följa ett strukturerat underhållsschema är inte en valfri bästa praxis – det är grunden för konsekvent drifttid för produktionslinjen.

Den här artikeln tar upp var lager passar inom Barmag winder och hot godet-arkitekturen, hur man identifierar rätt artikelnummer för vanliga Barmag-modeller, de viktigaste kvalitetskriterierna som skiljer pålitliga lager från undermåliga lager och ett praktiskt underhållsramverk hämtat från verkliga kemiska fiberproduktionsmiljöer.

Där lager används i Barmags spinnmaskiner

Barmag spinnmaskiner — den upprullare och godets som utgör upptagningssektionen för FDY, POY och HOY kemiska fiberlinjer - använd precisionslager på flera strukturellt distinkta platser. Varje position möter olika belastningstyper, rotationshastigheter och temperaturmiljöer, vilket är anledningen till att artikelnummer inte är utbytbara mellan positioner även när fysiska dimensioner ser likadana ut.

Winder lagerpositioner

• Kontaktrullager — kontaktrullen upprätthåller ett konstant tryck mot spolens yta under lindningen. Den roterar med hastigheter som följer lindningshastigheten och bär både radiell belastning från garnspänning och axiell belastning från spolens tvärkrafter. Vanliga Barmag-artikelnummer för kontaktrullager inkluderar 12120500018 och 12120500019, samt 18091700106 för 1800-seriens kontaktrulle.
• Chuckaxellager — Chucken är spindeln som håller garnrören och roterar med den högsta hastigheten av någon lindningskomponent, ofta över 10 000 rpm vid höghastighets FDY-lindning. Axellager för chuckserierna Barmag 1380, 1600 och 1800 är precisionsvinkelkontakt- eller spårkullager valda för radiell styvhet och låg vibration vid hög rotationshastighet.
• Växlingsgaffel växellådans lager — växelgaffeln korsar garnet över spolens bredd med hög frekvens. Växellådan som driver växelgaffeln innehåller flera lager (artikelnummer 13040900119 och 13040900120 i standard Barmag-lindare) som måste tåla kontinuerlig oscillerande belastning och måttliga hastigheter.
• Allmänna lindningslager — Mellanaxelstöd och motorutgångslager, såsom artikelnummer 13032300105, ger strukturellt stöd i hela lindningsdrivlinan.

Heta Godet lagerpositioner

I den heta godet-sektionen (dragrullen) som föregår lindningsmaskinen måste lagren arbeta under kombinerad termisk belastning och mekanisk belastning. Godetvalsen snurrar med hög hastighet samtidigt som yttemperaturen bibehålls på 60–220°C beroende på garntyp och dragförhållande. Varma kullager kräver specifika värmebeständiga fettformuleringar och snävare inre frigångsgrader än omgivningstemperaturrullager — en detalj som ofta förbises när man köper reservdelar.

Barmag Bearing Artikelnummers: What They Tell You

Barmag artikelnummer kodar maskinserier, monteringsgrupp och produktionsrevision. Att förstå denna struktur förhindrar det vanligaste inköpsmisstaget: att beställa ett lager som passar dimensionellt men som är specificerat för en annan belastningsklass eller hastighetsklassning. Tabellen nedan kartlägger vanliga Barmag-lagerartikelnummer till deras applikationspositioner och nyckeloperativa sammanhang.

Vid anskaffning av ersättningar, korshänvisa alltid artikelnumret som är synligt på det defekta lagrets yttre ringmärkningar mot Barmags maskindokumentation. Artikelnummer prefixerade med datumsatskoden (t.ex. "1209" i 12120500018 återspeglar releasedatumet för designrevisionen) indikerar inte tillverkningsdatum – de är designidentifierare som har fastställts av Barmags teknik.

Kvalitetskriterier som bestämmer lagrets livslängd i spinningapplikationer

Alla lager med rätt dimensioner och artikelnummer ger inte samma livslängd. Vid kemisk fiberspinning, där en enda lindare kan köras 24 timmar om dygnet i månader mellan planerade underhållsstopp, gapet mellan ett högkvalitativt lager och ett undermåligt lager kan mätas i veckor av ytterligare oplanerad driftstopp per år . Följande kvalitetsparametrar är de mest avgörande:

Dimensionell och geometrisk precision

Barmag lindningslager arbetar i hus bearbetade med snäva toleranser. För chuckaxellager är det erforderliga radiella loppet för rullelementenheten vanligtvis inom 2–3 µm för P5 (ABEC 5)-klasslager och inom 1–2 µm för P4 (ABEC 7)-klasslager som används i de snabbaste chuckpositionerna. Ett lager som uppfyller dimensionsspecifikationen men som inte klarar geometrisk tolerans kommer att introducera rotorobalans, vilket ökar vibrationerna vid chuckspetsen - direkt försämrar garnets jämnhet och ökar risken för garnbrott.

Stålkvalitet och värmebehandling

Rullelementen och lagerbanorna som används i Barmags varma godet-positioner måste tåla kontinuerliga temperaturer upp till 220°C utan dimensionsinstabilitet. Detta kräver genomhärdat, stabiliserat lagerstål - typiskt kromstål (100Cr6) med högtemperaturstabiliseringsbehandling som förhindrar martensitisk omvandling vid förhöjda temperaturer. Lager utan bekräftad stabiliseringsbehandling kommer att uppvisa mätbar dimensionell tillväxt över 120°C , vilket ökar inre spelrum och genererar vibrationer redan innan synligt slitage uppstår.

Internklareringsbetyg

Barmag specificerar olika invändiga frigångsgrader för olika monteringslägen. Chuckaxellager kräver vanligtvis C3-spel (större än normalt) för att klara termisk expansion under långvarig höghastighetsdrift. Kontaktrullager kan använda normalt (CN) spel. Att installera ett C3-specificerat lager i en CN-position - eller vice versa - är ett tyst fel: maskinen startar utan fel, men lagrets livslängd minskar till en bråkdel av förväntat, ofta misslyckas inom veckor snarare än månader.

Burdesign och smörjkompatibilitet

Höghastighetschucklager använder mässings- eller polymerburar som är designade för lågt ljud och stabil fettretention vid höga centrifugalbelastningar. Det färdigförpackade fettet måste ha en dropppunkt över 200°C (vanligtvis ett litiumkomplex- eller polyureafett) och måste vara kompatibelt med eventuellt extra fett som appliceras under installationen. Att blanda inkompatibla fetttyper orsakar förtvålning - en kemisk reaktion som förstör smörjmedelsfilmen och snabbt accelererar slitaget.

Alla lager från verifierade Barmag-delsleverantörer bör ha klarat praktiska applikationstester i faktiska kemiska fiberspinningsmiljöer innan kommersiell lansering - inte bara laboratorietestbänkcertifiering.

Hur lagerfel manifesterar sig på en Barmags produktionslinje

Lagerförsämring i en Barmag-lindare uppträder sällan som ett plötsligt katastrofalt fel. I de flesta fall följer det en detekterbar utveckling som ger operatörerna ett fönster för att schemalägga utbyte innan oplanerad avstängning – förutsatt att de känner till varningstecknen.

• Ökad vibration vid chuckspetsen: När chuckaxelns lagerspel ökar genom slitage, börjar chucken att vingla vid spetsen längst bort från lagerfästet. Detta uppträder först som en liten ojämnhet i garnet (CV% ökning) innan vibrationer blir hörbara. Vibrationsövervakning med ett tröskelvärde på ≤4,5 mm/s vid lagerhuset kommer att upptäcka nedbrytning i ett tidigt skede innan garnkvaliteten påverkas synbart.
• Förhöjd lagerhustemperatur: Ett lager för kontaktrulle eller chuckaxel som går 10–15°C över sin baslinjetemperatur under identiska produktionsförhållanden är en tillförlitlig tidig indikator på smörjmedelsnedbrytning eller utmattningsspjälkning på löpbanan. Infraröd punktmätning vid lagerhuset under rutinrundor fångar upp detta långt innan fel.
• Onormalt ljud under avtagningscykler: Avtagningscykeln (spolbyte) accelererar och bromsar kortvarigt chucken genom dess fulla hastighetsområde. Ett degraderat chucklager som är tyst vid konstant lindningshastighet kan avge ett kort malande eller mullrande ljud under hastighetstransienter - detta är ofta det första hörbara tecknet på skada på inre ring eller rullelement.
• Oregelbundenheter i växlingsgaffeln: Ett slitet växellådslager i växelgaffeln orsakar oregelbundna garnlager på spolen – synligt som ojämn lindningsdensitet vid spolens skuldror. Detta blir ofta felaktigt tillskrivet garnspänning eller programmering av korshastighet innan lagerorsaken identifieras.
• Fettläckage vid lagertätningar: Synligt fett vid chuckens ändlock eller kontaktvalshuset indikerar att lagret har översmords, att tätningen har gått sönder eller att termisk nedbrytning har minskat fettets viskositet. Varje fall kräver inspektion och eventuellt utbyte.

Lagerunderhållsschema för Barmag Winders och Godets

Följande underhållsschema återspeglar praktiska intervaller som används vid kontinuerlig produktion av kemiska fibrer. Faktiska intervall bör justeras baserat på vibrationsövervakningsdata och den specifika Barmag-maskinmodellen.

En praktisk anmärkning om byte av godet-lager: varma godet-lager bör alltid bytas ut som ett matchat par (båda lagren stöder en godet-rulle samtidigt), även om bara ett av dem är slitage. Den ojämna belastningsfördelningen som blir resultatet av att byta ut ett enskilt lager i ett tvålagers godetfäste påskyndar nedbrytningen av det nya lagret för att matcha slitagetillståndet hos det gamla kvarvarande lagret – vilket förnekar fördelarna med utbytet inom några veckor.

OEM vs. kompatibla Barmag-lager: ett praktiskt inköpsbeslut

Valet mellan original Barmag-märkta lager och högkvalitativa kompatibla delar är ett kostnads-prestandabeslut som varierar beroende på lagerposition och produktionskritik. Följande ramverk återspeglar hur erfarna kemiska fiberunderhållsteam närmar sig det:

Positioner där OEM- eller OEM-likvärdig kvalitet är icke-förhandlingsbar

• Chuckaxellager (all series) — Arbeta med de högsta hastigheterna och de snästa geometriska toleranserna. ett undermåligt lager här orsakar omedelbar försämring av garnkvaliteten och accelererat fel på intilliggande komponenter.
• Heta godet-lager — Kombinationen av värme och hastighet ställer extrema krav på stålkvalitet, värmestabilisering och fettval som lågkostnadslagren konsekvent inte klarar av på ett tillförlitligt sätt.

Positioner där verifierade kompatibla lager fungerar tillfredsställande

• Växla gaffel växellådans lager — måttlig hastighet och oscillerande belastning; vältillverkade kompatibla lager från tillverkare som testar i verkliga spinnmiljöer matchar regelbundet OEM-livslängden till reducerad totalkostnad.
• Generella drivlinans axellager — Främst radiell belastning vid måttliga hastigheter. kvalitetströskeln är lägre och verifierade kompatibla lager från spårbara källor fungerar tillförlitligt i denna position.

Nyckelkvalificeringen för alla kompatibla lager är att de måste ha validerats genom faktiska kemiska fiberproduktionstestningar - inte bara dimensionell inspektion mot OEM-delen. Tillverkare som levererar delar direkt till stora kemiska fibergrupper (som Tongkun Group, Hengli Group eller Shenghong Corp.) och vars delar överlever i dessa produktionsmiljöer ger en praktisk garanti för att dimensions- och materialspecifikationer översätts till verklig livslängd.

Lagerklassificeringen som minimerar både kostnad och risk är att upprätthålla ett säkerhetslager på minst två chuckaxellager och två kontaktrullager per linda (klass A-delar: högt värde, lång ledtid om de kommer från OEM-kanaler), och att lagra fem eller fler enheter växelgaffellager och allmänna axellager (klass B- och C-delar: kortare ledtider, lägre planerad utbyteskostnad per enhet) för rutinmässigt planerad utbyte.

Korrekt lagerinstallationsprocedur för Barmag Winders

Även ett perfekt specificerat, högkvalitativt lager kommer att gå sönder i förtid om det installeras felaktigt. Installationsfel är den näst vanligaste orsaken till tidigt Barmag-lagerfel efter felaktigt val av del, och de ger felmönster som kan misstas för tillverkningsfel i själva lagret.

1. Rengör huset och axeln noggrant före installationen. Kontamineringspartiklar som är större än lagrets inre spelrum kommer att orsaka omedelbara bucklor i löpbanan under den första driften. Använd luddfria våtservetter och lagerkompatibelt lösningsmedel; Enbart tryckluft är otillräckligt för att avlägsna fina metallpartiklar från ett använt hus.
2. Mät husets hål och axeldiameter mot lagerpassningsspecifikationen i Barmags underhållsmanual. Ett överdimensionerat hushål (lös passform) gör att den yttre ringen kan krypa under belastning, vilket orsakar slitningskorrosion och för tidigt fel inom några veckor. En underdimensionerad axel (för tät passform) kan införa installationsspänningar som förspricker den inre ringen.
3. Använd en induktionsvärmare eller kontrollerad ugn för att montera lager på axlar — använd aldrig öppen låga eller hammarslag på den yttre ringen. Värm upp lagret till 80–100°C för presspassningsinstallationer; dokumentera monteringstemperaturen i underhållsprotokollet. Kraft som appliceras på fel ring överförs genom de rullande elementen och kan orsaka osynlig brinelling av löpbanorna.
4. Verifiera axiell positionering och låsringens ingrepp efter installationen. I Barmag-chuckar säkrar låsringen (en separat komponent i upprullningsdelfamiljen) lagrets axiella position; otillräckligt ingrepp med låsringens gängor gör att lagret kan migrera axiellt under de oscillerande belastningarna av lindningen, vilket snabbt ökar vibrationerna vid chuckspetsen.
5. Applicera rätt fettmängd och typ innan du stänger höljet. För försmorda tätade lager bör inget extra fett tillsättas vid installationen. För öppna lager, fyll lagerhåligheten och angränsande fria utrymmen till ungefär en tredjedel av den totala husets fria volym – överfyllning genererar värme från fettkärvning och påskyndar termisk nedbrytning av smörjmedlet.
6. Kör in lagret med reducerat varvtal innan du återgår till produktionshastighet. För chuckaxellager tillåter en 30-minuters körning med cirka 30 % av arbetshastigheten fettfördelning och termisk stabilisering innan den fulla dynamiska belastningen appliceras. Övervaka temperaturen under inkörning — en stigande temperatur som stabiliseras är normalt; en kontinuerligt stigande temperatur indikerar ett installationsproblem som måste undersökas innan full fart.

Hur lagerkvalitet ansluter till övergripande lindnings-OEE

Övergripande utrustningseffektivitet (OEE) – det kombinerade måttet på tillgänglighet, prestanda och kvalitetsgrad – är standardmåttet för att kvantifiera affärseffekterna av underhållsbeslut på en kemisk fiberspinningslinje. Lagrets tillstånd påverkar alla tre komponenterna i OEE samtidigt:

• Tillgänglighet: Varje oplanerat lagerfel kräver vanligtvis 2–6 timmars stillestånd för diagnos, återhämtning av delar och utbyte – utan att räkna tiden för att återställa garnkvaliteten till specifikationen efter omstart. På en lindningsbalk med 24 lägen kan tre oplanerade lagerfel per år minska tillgängligheten till under 85 %, långt under målet på 90 % för väl underhållna linjer.
• Prestanda: Slitna chuck- eller kontaktrullager ökar variationen i lindningsspänningen, vilket gör att lindarna arbetar med reducerad hastighet för att hålla sig inom specifikationerna för garnbrottshastigheten. Att köra med 5–8 % under nominell lindningshastighet för att hantera ett försämrat lager minskar direkt genomströmningen och ökar energikostnaden per kilogram garn.
• Kvalitetsgrad: Chucklager-inducerade vibrationer översätts direkt till variationer i spolens densitet (hårda ändar och mjuka mellandelar), garnets CV % ökar och i allvarliga fall, skillnader i färgupptagningsförmågan som är synliga i färdigt tyg – allt detta resulterar i att spolarna nedgraderas eller kasseras vid kvalitetskontroll.

Produktionslinjer som implementerar vibrationsbaserad tillståndsövervakning för Barmag-lager, kombinerat med planerat årligt byte av höglastlagerpositioner och verifierade kvalitetskompatibla delar för lägen med måttlig drift, uppnår konsekvent OEE över 85 % — ett resultat som främst beror på minskningen av oplanerad lagerrelaterad stilleståndstid snarare än någon annan enskild underhållsförbättring.
