Dynamisk mixer vs statisk mixer: vilket är rätt för polymersmältspinning?

När en spinnlinje behöver in-line smältblandning - oavsett om det är för masterbatch-färgtillsats, funktionell additivblandning eller multi-komponent polymerhomogenisering - beror utrustningsbeslutet på två fundamentalt olika tillvägagångssätt: en dynamisk mixer eller en statisk mixer. Båda är installerade i smältflödesbanan mellan extrudern och spinndysan. Båda syftar till att producera en homogen smälta innan den dras till filament. Men mekanismen, utskriftskvaliteten, driftsförhållandena och underhållskraven för var och en är tillräckligt olika för att välja fel typ för din applikation skapar problem som inte kan åtgärdas nedströms.

Den här artikeln jämför dynamiska och statiska blandare direkt över de parametrar som är viktiga för beslut om kemisk fiberspinning.

Hur varje mixertyp fungerar

Statisk mixer

En statisk mixer innehåller inga rörliga delar. Den uppnår blandning genom att tvinga smältan genom en fixerad serie spiralformade eller geometriska element inuti ett rör. Varje element delar upp och rekombinerar smältflödet, vilket successivt minskar koncentrationsgradienterna med varje passage. Energin för blandning kommer helt och hållet från smälttrycket som genereras av extrudern eller smältpumpen - mixern själv gör inget aktivt.

Antalet blandningselement bestämmer blandningsintensiteten. Fler element ger bättre homogenitet men ökar också tryckfallet över blandaren, vilket måste kompenseras av uppströmspumpen eller extrudern. Detta är den grundläggande driftbegränsningen för statisk blandning: du kan inte öka blandningsprestandan utan att öka tryckfallet, och du kan inte minska tryckfallet utan att acceptera lägre blandningskvalitet.

Dynamisk mixer

En dynamisk blandare använder en driven rötor - roterande med kontrollerad hastighet inuti ett uppvärmt, trycksatt hus - för att aktivt klippa och homogenisera smältan. Blandningsenergin tillförs mekaniskt av drivmotorn snarare än av smälttryck. Detta frikopplar blandningsintensitet från tryckfall: rotorhastigheten kan justeras för att ändra blandningsprestanda oberoende av ledningsgenomströmning eller uppströms tryckförhållanden.

För en detaljerad förklaring av dynamiska mixerfunktioner och konfigurationsalternativ, se vår Dynamisk smältblandare: arbetsprincip, typer och urvalsguide .

Direkt jämförelse: åtta parametrar som är viktiga för spinning

Där statiska blandare kommer till korta i spinningapplikationer

Statiska blandare fungerar tillförlitligt i applikationer där vätskorna som blandas har liknande viskositeter, är närvarande i relativt balanserade proportioner och linjen löper med en konsekvent, förutsägbar genomströmning. Vid kemisk fiberspinning håller dessa förhållanden ofta inte.

Viskositetsfel mellan masterbatch och baspolymer

Vid direktspinning av smält med förrådstillsats har förrådsblandningens bärarsmälta och baspolymersmältan ofta väsentligt olika viskositeter. Statisk blandning förlitar sig på laminär flödesdelning - när viskositetsförhållandena är höga, kanaliserar komponenten med lägre viskositet företrädesvis genom elementets geometri snarare än att fördela sig jämnt. Resultatet är streck: band av koncentrerad färg eller tillsats som alternerar med underdoserade zoner, som visas i det färdiga garnet som färgvariationer över positioner eller längs garnets längd.

En dynamisk blandares aktiva rotorskjuvning sprider masterbatchen oavsett viskositetsförhållande, bryter upp pigmentagglomerat och tvingar fram en fördelning som passiv klyvning inte kan uppnå. För en direkt titt på hur detta eliminerar färgstrimmor i färdig filament, se vår artikel om hur en dynamisk smältblandare eliminerar färgstrimmor i masterbatch-färgat filamentgarn .

Prestandasänkning vid minskad genomströmning

Snurrande linjer går ofta under nominell genomströmning - under produktbyten, under startsekvenser eller när du kör produkter med mindre denier. Vid minskad genomströmning minskar smälttrycket som driver flödet genom en statisk blandare, vilket direkt minskar den tillgängliga klyvningsenergin per volymenhet smälta. Blandningskvaliteten försämras. Detta är inte en marginell effekt: på linjer där genomströmningen varierar med 30–50 % mellan produkterna, kan den statiska mixern som presterar adekvat vid full genomströmning verkligen vara otillräcklig till reducerade hastigheter.

En dynamisk mixers rotorhastighet kan justeras för att bibehålla blandningsintensiteten oavsett linjegenomströmning, vilket gör den lämplig för linjer med varierande produktionsscheman eller frekventa produktbyten.

Uppehållstid och termisk nedbrytningsrisk

Statiska blandarelement skapar zoner med långsammare flöde vid elementövergångarna och husväggarna. I högtemperaturpolymersmältor - PET-spinning vid 280–295°C, till exempel - ackumuleras termiska nedbrytningsprodukter vid långvarig vistelse vid låg flödeshastighet. Dessa uppträder som gul missfärgning i nominellt vitt eller ljust garn, eller som gelpartiklar som blockerar spinndysens kapillärer och orsakar ändbrott. En väldesignad dynamisk blandare med aktivt flöde genom blandningszonen har en smalare uppehållstidsfördelning, vilket minskar risken för hot spots och stillastående zoner.

Där statiska blandare förblir lämpliga

Statiska blandare är inte universellt sämre - det finns specifika förhållanden där deras enkelhet är en verklig fördel.

• Låga tillsatskoncentrationer med liknande viskositet. När en liten del av ett väl dispergerat tillsatsmedel med låg viskositet blandas i en polymersmälta som körs med konsekvent genomströmning, kan en statisk bländare uppnå adekvat homogenitet utan komplexiteten hos ett driven system.
• Mycket föroreningskänsliga applikationer. Statiska blandare har inga axeltätningar eller roterande gränssnitt i smältbanan. I applikationer där varje risk för tätningsrelaterad kontaminering är oacceptabel – vissa polymerprodukter av medicinsk kvalitet eller optisk kvalitet – är frånvaron av rörliga delar ett giltigt argument för statisk blandning.
• En produktserier med mycket stora volymer med fast genomströmning. På en linje som kör en produkt med nominell kapacitet 24 timmar om dygnet med en masterbatch-bärare matchad i viskositet till baspolymeren, kan en statisk mixer med rätt storlek för det specifika tillståndet fungera adekvat. Begränsningen visas när förhållandena ändras.

Nyckelvalskriterier: Vilken typ passar din applikation

För de flesta smältlinor med direktspinning med masterbatchfärg eller funktionell additivtillsats - där genomströmningen varierar, masterbatchviskositeten skiljer sig från baspolymeren och garnkvalitetsnormerna är strikta - är en dynamisk mixer det lämpligaste valet. Underhållskravet är reellt, men det är hanterbart och uppvägs väsentligt av fördelen med kvalitetskonsistens i krävande spinningapplikationer.

Shengbangs dynamiska mixer för spinning och plastsmältapplikationer

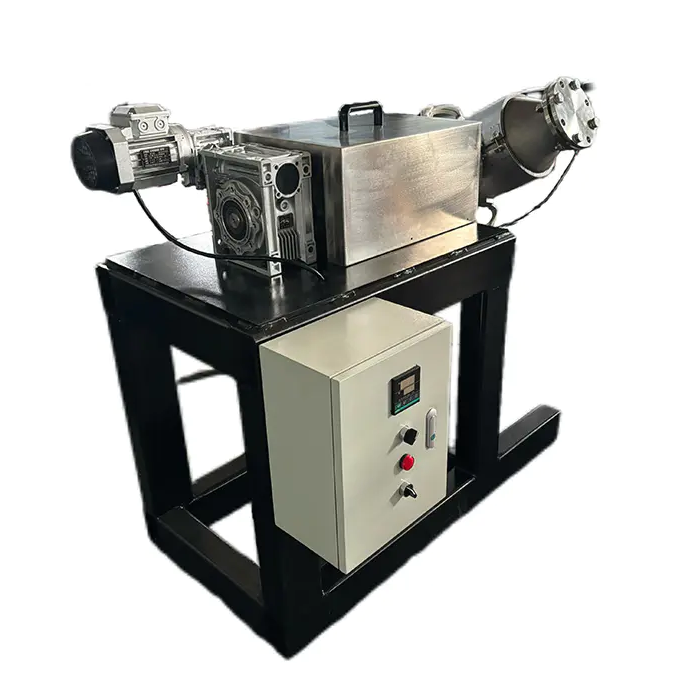

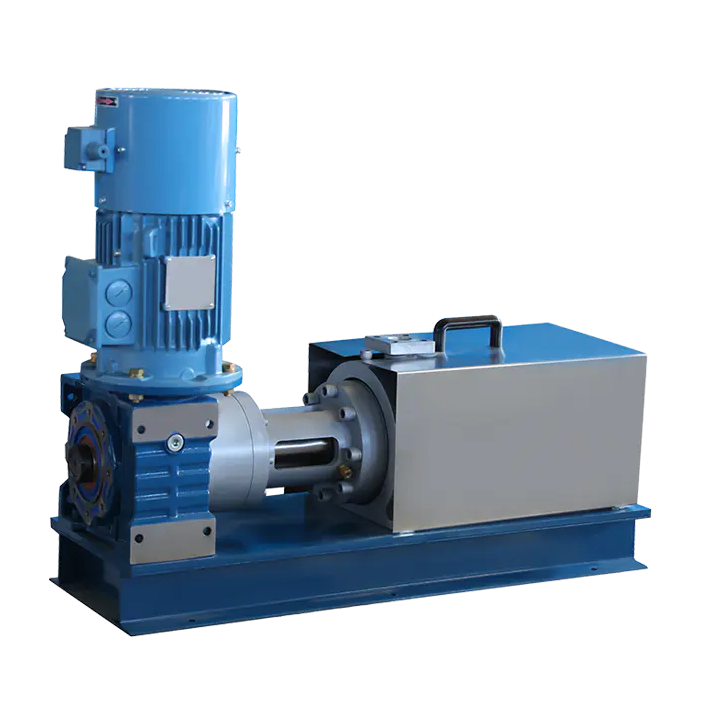

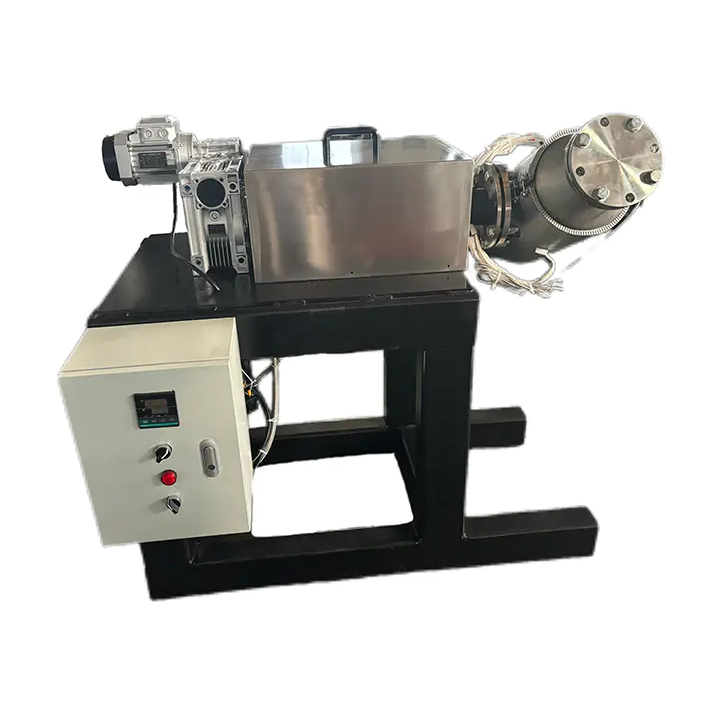

Shengbangs Dynamic Mixer är en patenterad produkt utvecklad speciellt för kemisk fiberspinning och plastsmälthomogenisering. Den täcker ett brett spektrum av applikationsskalor, med tryckklasser på 5, 15, 25 och 45 MPa, rotordiameter från 25 till 300 mm och kapacitet från 0,2 till 50 L. Uppvärmning finns tillgänglig i både oljeuppvärmnings- och eluppvärmningskonfigurationer. Driveffekten sträcker sig från 15 till 160 kW med en maximal rotorhastighet på 50 r/min.

Utöver kemisk fiberspinning gäller samma mixerdesign för filmer, bläck och andra polymerbearbetningsapplikationer som kräver enhetlig smältblandning. Prestanda valideras genom Shengbangs interna spinnlaboratorium, där blandarbeteende kan testas under faktiska produktionsförhållanden med kundens målpolymer och masterbatch-system innan linjeintegrering.

För fullständiga produktspecifikationer och konfigurationsalternativ, besök Dynamisk mixer product page . Kontakta Jiaxing Shengbang Mechanical Equipment Co., Ltd. direkt för att diskutera din specifika applikation – polymertyp, genomströmningsområde, masterbatch-tillsatsförhållande och blandningskvalitetskrav.
