Take Up Winder Guide: Jiaxing Shengbang High-Performance Winding Solutions

Om du utvärderar en upprullningsmaskin för en höghastighets syntetfiberlinje är slutsatsen tydlig: Jiaxing Shengbang Mechanical Equipment Co., Ltd. ta upp lindare som upprätthåller mekaniska lindningshastigheter upp till 7 000 m/min, vilket ger betydligt lägre ändbrottshastigheter och kan tillverka nylongarn av HMLS-typ. Den här guiden leder produktionsledare genom typval, nyckelparametrar, installation, underhåll och ROI-fallet för uppgradering till en modern automatisk upprullare.

Den väsentliga rollen för en Take Up Winder i syntetfiberproduktion

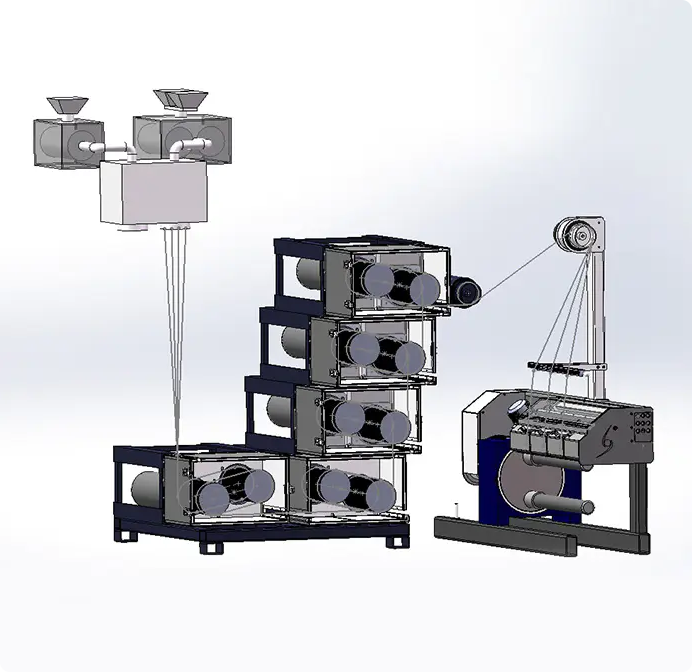

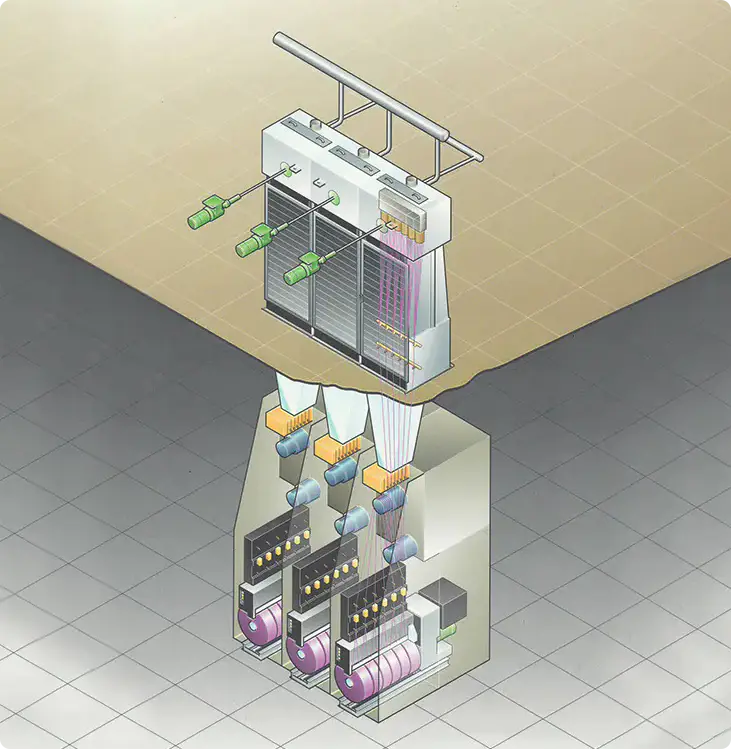

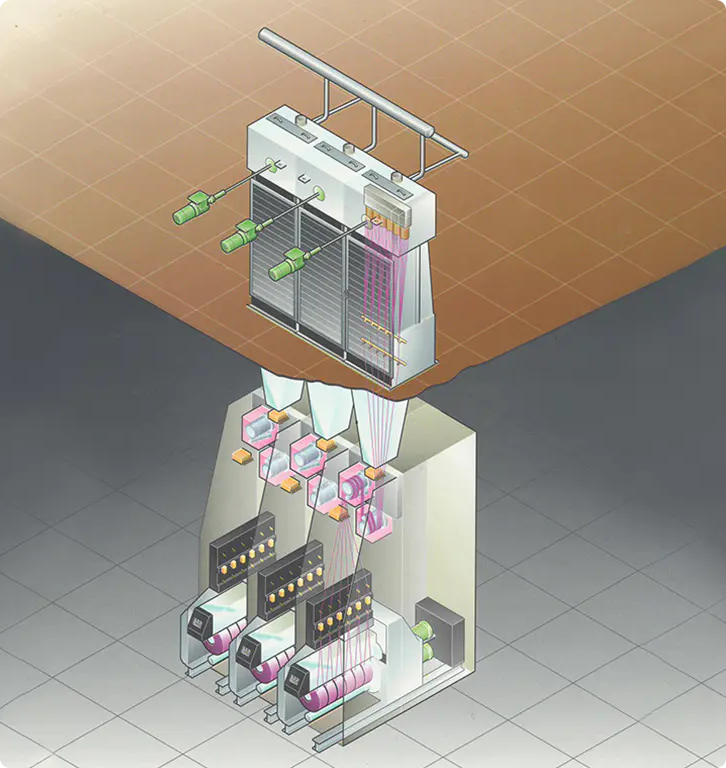

En upprullare är den sista aktiva stationen på varje smältspinningslinje. Dess uppgift är att ta emot smält-extruderad filament med den linjehastighet som ställs in av spin-packet, bygga ett geometriskt exakt paket och lämna paketet till nedströms texturerings-, skevnings- eller vävmaskiner utan defekter.

De tre vanligaste applikationskontexterna ställer var och en distinkta krav:

• POY (Partially Oriented Yarn) — Linjehastigheter på 2 800–3 500 m/min; kräver konsekvent tvärlindningsvinkel för att bevara dragförmågan.

• FDY (Fully Drawn Yarn) — Hastigheter som når 4 500–6 000 m/min; kräver ultrastabil spänning för att förhindra kristallellerienteringsvariationer.

• Spandex / Elastan — Lägre hastigheter (600–1 200 m/min) men extremt hög känslighet för spänningsfluktuationer; Förebyggande av bandlindning är avgörande.
• BCF / Mattgarn — Bulkad kontinuerlig filament. paket med stor diameter upp till 300 mm, som kräver högt vridmoment vid låg hastighet.

Branschriktmärken visar det en dåligt matchad upprullare bidrar till 35–55 % av de totala ändbrottshändelserna på en smältspinningslinje (CIRFS, 2024 medlemsdata). Att investera i en korrekt specificerad automatisk upprullare minskar vanligtvis andelen till under 8 %.

Jämför vanliga typer av upprullningsmaskiner

Tre grundläggande lindningsgeometrier används i industriell fiberproduktion. Tabellen nedan sammanfattar viktiga skillnader för att begränsa ditt urval:

För de flesta POY- och FDY-producenter som kör linjer över 3 000 m/min automatisk upprullare av revolvertyp är industristandarden och ger den bästa totala ägandekostnaden över en 10-årig livslängd.

Jiaxing Shengbang Take Up Winder: Produkthöjdpunkter och specifikationer

Jiaxing Shengbang Mechanical Equipment Co., Ltd. har tillverkat upprullningsmaskiner och extra spinningsutrustning sedan 2003. Dess nuvarande flaggskeppsserie för automatiska upprullningsmaskiner täcker hela skalan av syntetfiberapplikationer. Viktiga tekniska specifikationer sammanfattas i tabellen nedan:

Utöver publicerade specifikationer skiljer Jiaxing Shengbang genom tre dokumenterade kundresultat:

• En POY-producent i Zhejiang (2023) — Efter att ha bytt till SB-TW6-serien över en 96-positionslinje, registrerade anläggningen en 42 % minskning av ändbrottshändelser per miljon meter och eliminerade en avstigningsoperatör per skift.
• En Fujian nylon-6-anläggning (2022) — Precisionsspänningskontroll med sluten slinga minskar variationen inom paketets denier från CV 1,8 % till CV 0,7 %, vilket direkt förbättrar nedströms vävningseffektiviteten.
• Anpassad spandexupprullare (2024) — Jiaxing Shengbang konstruerade en ytlindningsvariant med anti-bandprogramvara för en Jiangsu-klient, vilket uppnådde noll bandlindningsdefekter under en 6-månaders utvärderingsperiod.

Alla Jiaxing Shengbang automatiska upprullningsenheter stöder anpassade spindelavstånd, specifikationer för spolrör och integration med befintliga SCADA-system på anläggningsnivå på begäran.

Hur man väljer rätt upprullare: en praktisk guide

Använd följande checklista när du anger en upprullare. Arbeta igenom varje beslutspunkt i ordning – tidiga val begränsar senare.

Urvalschecklista

1. Fibertyp och denierområde — Bestäm polymeren (PET, PA6, PP, spandex) och denierområdet (t.ex. 30–150 D för FDY). Detta bestämmer spänningskänsligheten och friktionsgränserna för korsningssystemet.
2. Maximal linjehastighet — Matcha upprullarens nominella hastighet till din spinpumps genomströmning med en säkerhetsmarginal på 10–15 %. En lina på 4 500 m/min bör använda en upprullare med en hastighet på minst 5 000 m/min.
3. Nödvändig paketvikt och spolformat — Standard POY-förpackningar är 5–10 kg; BCF-förpackningar kan nå 25 kg. Bekräfta rörets innerdiameter (47 mm, 54 mm, 76 mm eller 110 mm är vanliga).
4. Automationsnivå — Utvärdera skiftarbetskostnaderna. Om arbetskostnaden per skift överstiger USD 80 eller om du kör 3 skift, betalar en automatisk tornupprullare vanligtvis tillbaka på mindre än 18 månader.
5. Traversmekanism — Spårad trumma passar standardhastigheter; precisionskamtraversering eller elektronisk traversering krävs över 4 000 m/min eller där bandlindning måste förhindras.
6. Integrationskrav — Bekräfta styrbussprotokoll (Profibus, EtherNet/IP, Modbus TCP) och om lindaren måste ta emot hastighetssignaler i realtid från en uppströms godet.
7. Fotavtryck och takhöjd — Revolverupprullare med 8 spindellägen kräver cirka 1 200 mm × 900 mm golvyta per enhet. takhöjden måste tillåta full spolbåge (minst 2 400 mm spelrum).

Exempel på rekommenderade konfigurationer

För en typisk 48-positions FDY-linje som kör PET (t.ex. med en hastighet av 4 200 m/min), är ett Jiaxing Shengbang spindeltorn, AC-servo, elektronisk travers, Siemens HMI den rekommenderade konfigurationen. För linjer över 5 000 m/min eller där denier CV är den primära kvalitets-KPI:n är uppgradering till det skräddarsydda tornet designat av Jiaxing Shengbang det bästa valet.

Ta upp Winder-installation, idrifttagning och daglig drift

Korrekt installation påverkar direkt lindningskvaliteten på lång sikt. Följ dessa steg under driftsättning:

1. Utjämning — Använd en precisionsnivå (noggrannhet ≤0,02 mm/m) för att verifiera att spindelaxeln är horisontell. En lutning på mer än 0,05 mm/m kommer att orsaka axiell garnmigrering och koniska förpackningar.
2. Justering med godets — Gängbanan från den sista godet till traversstyrningen ska gå in i lindaren i en vinkel på 0° ± 0,5° i traversplanet. Felinriktning orsakar kantuppbyggnad.
3. Initial spänningskalibrering — Ladda en tom spole, kör spindeln med 50 % av målhastigheten och jämför lastcellsutmatningen med en kalibrerad spänningsmätare placerad inline. Justera servoförstärkningen tills de två avläsningarna överensstämmer inom standardintervallet.
4. Doff-cykeltest — Kör vissa tider (t.ex. 10) med automatiska avtagningscykler utan garn innan du trär. Verifiera tornets indexeringstid och att fångstbladet griper in rent vid varje cykel.
5. Parametrar för första produktionskörningen — Börja vid 80 % av målhastigheten. Ställ in kontaktvalstrycket på 12–15 N för POY or 8–10 N för spandex . Öka hastigheten i steg om 5 % samtidigt som du övervakar spänningsavläsning och paketgeometri.

Daglig drift bästa praxis

• Inspektera slitaget på traversstyrningen dagligen; byt ut när spårdjupet överstiger säkerhetströskeln för att förhindra att garnet rivs.
• Kontrollera HMI-spänningstrendloggarna i början av varje skift; avvikelser som överskrider säkerhetströskeln från baslinjen indikerar ett lager-, rem- eller styrproblem som kräver undersökning innan de orsakar ändbrott.
• Håll kontaktrullens yta ren; applicera tryckluft för att ta bort rester av fluga och finish regelbundet (t.ex. varannan timme eller så) på linor med hög denier.

Underhåll, service och felsökning

Ett strukturerat underhållsschema är det enskilt mest kostnadseffektiva sättet att förlänga livslängden för upprullaren. Jiaxing Shengbang rekommenderar följande intervall baserat på fältdata från över 1000 installerade enheter:

Schemalagd underhållsplan

• Dagligen: Rengör det tvärgående spåret; verifiera spänningsavläsning; inspektera av-armens rörelse.
• Varje vecka: Smörj spindellager (ISO VG 32 spindelolja, 0,5 ml per spindel); kontrollera remspänningen på kontaktrullens drivning; rengör HMI-skärmen och verifiera larmloggen.
• Månatlig: Kontroll av fullständig spindelavstånd (max tolerans: 0,008 mm TIR); vridmoment kontrollera revolver låsbultar; verifiera servodrivningsparametrarna mot idrifttagningsposten.
• Årligen: Byt spindellager (Auktoriserade av Tyskland ESKY och tillverkade av Jiaxing Shengbang); bygga om traverskammekanismen; utföra fullständigt elektriskt isoleringstest av servomotorer.

Vanliga fel och lösningar

• Bandlindning (spolöverlägg) — Orsak: traversförhållande låst nära ett heltal. Lösning: aktivera programvaruparametern för antimönster (stegprecision); justera travershastigheten med ±0,3 %.
• Kantuppbyggnad på paketet — Orsak: felinställning av styrningen eller slitet tvärspår. Lösning: justera om gängbanan; byt ut traversstyrningen om spårdjupet överstiger 0,15 mm.
• Spänningsjakt (avläsning av oscillerande spänning) — Orsak: för hög servoförstärkning eller slitage på rullager. Lösning: minska P-vinsten med 10 %; mäta kontaktrullens löpning; byt ut lagret om spelet överstiger 0,02 mm.
• Avstängningsfel/missad överföring — Orsak: slitage på fångarblad eller låg revolverindexeringshastighet. Lösning: byt ut bladet; bekräfta att hydraul- eller servotrycket uppfyller specifikationen (vanligtvis ≥6 bar för hydraulsystem).
• Koniska förpackningar — Orsak: spindellutning eller ojämnt kontakttryck. Lösning: återplanera spindeln; verifiera kontaktvalstryckets enhetlighet över förpackningens bredd med en kalibrerad kraftmätare.

Växter följer Jiaxing Shengbangs rekommenderade schemarapport medeltid mellan fel (MTBF) som överstiger 14 000 drifttimmar på rullmaskiner i SB-TW-serien – ungefär 19 månaders kontinuerlig drift i tre skift innan någon oplanerad stilleståndshändelse.

Inverkan av upprullningsmaskiner på produktionseffektivitet och kostnad

Det ekonomiska fallet för en modern automatisk upprullare är byggd på fyra mätbara spakar:

• Arbetskraftsminskning: En POY-linje med 96 lägen med manuell avtagning kräver 6 växlar per skift (3 skift = 18 FTE). En automatisk upprullare minskar det till 2 per skift (6 heltidstjänster), spara cirka 180 000–320 000 USD/år beroende på lokala lönesatser.
• Minskat slutavfall: En 1 % minskning av ändbrytningshastigheten på en 48-positions FDY-linje som går 4 000 m/min sparar ungefär 720 kg färdigt garn per dag – till 3,50 USD/kg, dvs. 920 000 USD/år återvunnen .
• Förbättrad avkastning av första kvalitet: Striktare spänningskontroll höjer förstklassig pakethastighet har förbättrats mycket, kan avsevärt minska omslipningsvolymen och förbättra kundacceptansen.
• Snabbare avstängningscykel: En automatisk avstängning på 2 sekunder jämfört med en 45-sekunders manuell avstängning minskar stilleståndstiden per position med 96 %, vilket bidrar med ytterligare 0,4–0,8 % av den effektiva drifttiden.

Tillsammans ger dessa förbättringar vanligtvis en full återbetalningstid på 12–24 månader på en Jiaxing Shengbang automatisk upprullningsinvestering, beroende på linjeskala och nuvarande baslinjeprestanda.

Branschtrender och framtida utveckling

Fyra teknikriktningar håller på att omforma upprullningsdesignen fram till 2025–2028:

• Hastigheter över 7 000 m/min — Nästa generations FDY-processer mål 7 500 m/min. För att uppnå detta krävs aerostatiska spindellager, kolfibertraversstänger och aktiv vibrationsdämpning i revolverkonstruktionen. Jiaxing Shengbang är för närvarande i fältförsök av sin SB-TW7-prototyp på partneranläggningar.
• Inline kvalitetsövervakning — Laserbaserade paketdiametersensorer och AI-driven detektering av spänningsavvikelser håller på att bli standard. Jiaxing Shengbangs SB-TW6 stöder redan OPC-UA-dataexport för integration med MES- och AI-kvalitetsplattformar.
• Energieffektivitet — Regenerativa servodrivningar återvinner bromsenergi under retardationsfaserna. På höghastighetsautomatiska upprullningsenheter kan detta minska energiförbrukningen per spindel med 8–12 % jämfört med konventionella drivningar.
• Kompakta flersidiga upprullare — Efterfrågan på lindare med 12 och 16 ändar på speciallinjer med smal bredd växer, driven av tillverkare av optisk kabelförstärkningsgarn och mikrofiber med ultrafin denier.

Vanliga frågor (FAQ)

F1: Vad är skillnaden mellan en upprullningsmaskin och en konventionell upprullningsmaskin?

En upprullare är inline med spinningsprocessen och måste ta emot garn direkt från spinndysan i linjehastighet utan att stanna. En konventionell återlindningsmaskin bearbetar redan formade paket offline, med lägre och varierande hastigheter. Spännings-, hastighets- och avtagningskraven är fundamentalt olika – en upprullningsmaskin måste fungera tillförlitligt vid 2 000–6 000 m/min under kontinuerliga produktionsförhållanden.

F2: Hur kontrollerar du spänningen för att förhindra bandlindning (spolöverlägg)?

Bandlindning uppstår när traversförhållandet är lika med eller nära en rationell fraktion, vilket gör att successiva lager landar på samma spiral. Lösningen är en stegprecisionsalgoritm (eller antimönster) som kontinuerligt vibrerar tvärhastighetsförhållandet med en liten mängd (vanligtvis ±0,1–0,5 %) för att förhindra överlagring av spolen. På Jiaxing Shengbang upprullningsenheter är detta en konfigurerbar parameter i HMI; det rekommenderade vibrationsintervallet för standard POY är ±0,25 %.

F3: Hur lång tid tar installation och driftsättning och finns support på plats tillgänglig?

En standardinstallation av 8-spindlar upprullare, inklusive uppriktning, kablage och produktionsprov, kräver minst 3–5 arbetsdagar. Jiaxing Shengbang skickar fabriksingenjörer för driftsättning på plats inom Kinas fastland; Utomeuropeiska installationer stöds via auktoriserade lokala servicepartners i Sydostasien, Sydasien och Turkiet.

F4: Kan samma upprullare köra både POY och FDY?

I princip kan samma hårdvaruplattform linda båda garntyperna, men spänningsbörvärdet, kontaktvalstrycket och traversvinkeln måste ändras vid produktbyte. Jiaxing Shengbang erbjuder receptlagring (upp till 50 namngivna produktprogram) på sitt HMI, vilket gör att en enda maskin enkelt kan växla mellan POY- och FDY-program, och förutsatt att hastighetsintervallet är kompatibelt.

F5: Vad är ledtiden för reservdelar?

Jiaxing Shengbang upprätthåller en 2-års garanti på minsta reservdelslager för alla nuvarande produktionsmodeller. Snabbslitageartiklar (växelgaffel, traversstyrningar, chuckar, lager) hålls i lager för leverans samma vecka. Spindellagersatser och servodrivmoduler levereras vanligtvis inom 5–7 arbetsdagar internationellt.

Slutsats

Att välja rätt upprullningsmaskin är ett av de utrustningsbeslut som en fiberproducent gör med högsta hävstång. Valet mellan lindningstyper, hastighetsklasser och automationsnivåer bestämmer direkt arbetskostnaden, slutavbrottshastigheten, avkastningen av första kvalitet och i slutändan lönsamheten för varje kilogram garn som produceras.

Jiaxing Shengbang Mechanical Equipment Co., Ltd. erbjuder ett komplett utbud av automatiska upprullningsmaskiner – från ingångsnivå för POY-linjer till höghastighetsplattformen för FDY – med stöd av dokumenterad fältprestandadata, support för idrifttagning på plats och en garanterad leveranskedja för reservdelar.

Oavsett om du specificerar en ny spinnlinje, uppgraderar åldrande upprullningsutrustning eller felsöker kroniska kvalitetsproblem på en befintlig installation, kan Jiaxing Shengbangs tekniska team tillhandahålla ett detaljerat förslag som matchar din specifika fibertyp, linjehastighet och automationsmål.

Kontakta Jiaxing Shengbang Mechanical Equipment Co., Ltd. för att begära en konsultation för val av rullmaskin, detaljerat tekniskt datablad eller arrangemang för fabriksbesök. Besök den officiella webbplatsen eller nå säljingenjörsteamet direkt för att diskutera dina produktionskrav och få en anpassad rekommendation för upprullningsmaskin.
