Är Godet Rollers de obesjungna hjältarna bakom modern textileffektivitet?

Introduktion: En tyst kraft som driver textilindustrin

I den moderna textilproduktionens invecklade maskineri, där varje komponent måste synkroniseras för att möta kraven på masstillverkning och precisionskvalitet, är det få element som fungerar med så mycket underskattad betydelse som godet rullar . Deras eleganta, cylindriska form motsäger en komplexitet som gör dem oumbärliga - de är inte bara mekaniska delar, utan finjusterade system som överbryggar gapet mellan rå polymer och färdig fiber. Konstruerad för att utföra uppgifter så känsliga som att finjustera garnspänningen på mikronskala, lika kritiskt som att reglera termisk överföring inom bråkdelar av en grad, och lika grundläggande som att bevara strukturell konsistens över kilometer av filament, godet rullar stå som en hörnsten i tillverkningen av syntetiskt garn och fiber.

Trots deras låga profil i branschdiskursen, godet rullar agera som tysta ledare i orkestreringen av filamentbearbetning. De dikterar det exakta ögonblicket när en smält polymer stelnar till en stabil fiber, den exakta spänningen som krävs för att sträcka den fibern till ett höghållfast garn utan att gå sönder, och de subtila termiska signalerna som ger texturerade filament deras slutliga, funktionella form. Den här guiden fördjupar sig i deras utveckling från ödmjuka mekaniska hjälpmedel till intelligenta kontrollnav, utforskar deras olika konfigurationer, dissekerar deras operativa mekanik och föreställer sig deras roll i framtiden för textilinnovation – och belyser hur dessa anspråkslösa komponenter underbygger effektiviteten och kvaliteten i modern textilproduktion.

Vad är Godet Rollers egentligen?

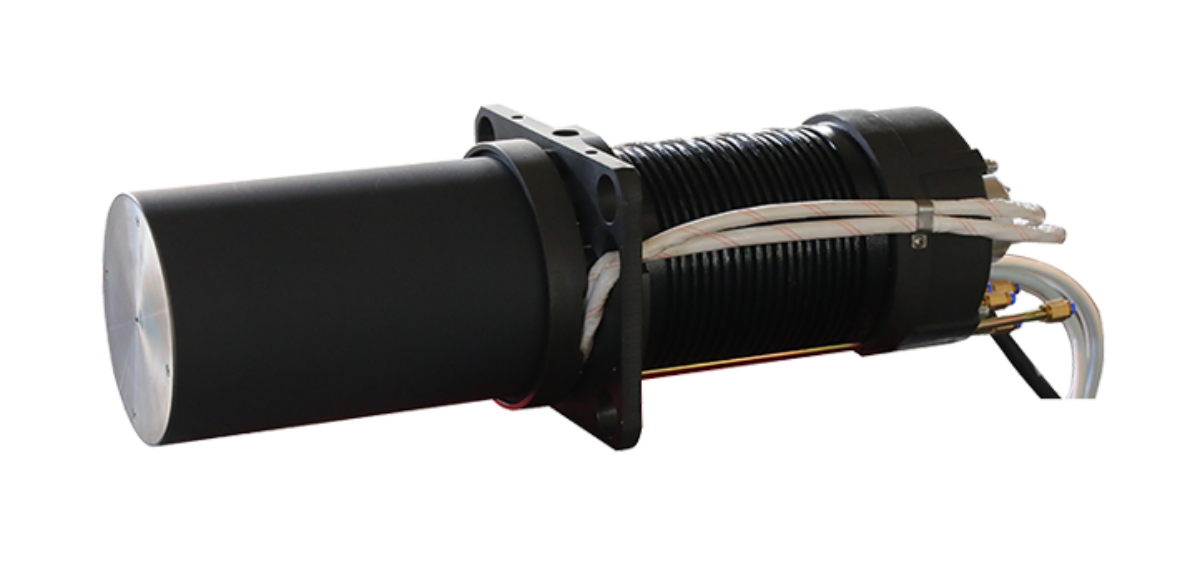

Godet rullar är precisionsbearbetade cylindriska anordningar designade för att utföra en rad viktiga funktioner inom filamentbaserad textiltillverkning: att styra känsliga garn längs produktionsvägar, sträcka fibrer för att förbättra deras mekaniska egenskaper, applicera kontrollerad värme för att härda polymerstrukturer eller kyla smälta filament för att låsa in deras morfologi. Även om deras grundform antyder enkelhet, är deras design en teknisk bedrift – varje aspekt, från materialet i rullkärnan till strukturen på dess yta, är optimerad för att interagera med garn på ett sätt som balanserar skydd, kontroll och prestanda.

Beroende på det specifika produktionsstadiet, a godet roller kan ha i uppdrag att:

• Levererar exakt termisk energi till polymerkedjor, vilket säkerställer att de anpassas och stabiliseras under värmehärdning - en process som direkt påverkar en fibers krympmotstånd och dimensionsstabilitet.
• Snabbt kylande smälta filament extruderade från en spinndysa, ett steg som bestämmer kristallisationshastigheten och därmed fiberns draghållfasthet och elasticitet.
• Upprätthålla konsekventa rotationshastigheter för att uppnå enhetlig ritning — en mekanisk sträckningsprocess som tunnar ut fibern, anpassar dess molekylära struktur och förbättrar dess styrka.
• Förhindrar glidning eller friktionsinducerade skador på känsliga filament, såsom mikrofibrer eller högpresterande aramider, där även mindre nötning kan äventyra funktionaliteten.

Utan godet rullar , skulle textilindustrin kämpa för att möta de stränga standarderna för moderna tillämpningar – från de ultrastarka fibrerna som används inom flygindustrin till de mjuka, hållbara garnerna i vardagskläder. Deras förmåga att kombinera mekanisk precision med termisk kontroll gör dem oersättliga för att uppnå den enhetlighet och tillförlitlighet som efterfrågas av dagens marknader.

Utvecklingen av Godet Rollers: Från passiv till intelligent

Berättelsen om godet rullar är sammanflätad med framväxten av syntetfiberproduktion i början av 1900-talet. När nylon först revolutionerade textilier på 1930-talet var valsar primitiva enligt dagens standarder - enkla metallcylindrar som enbart användes för att leda fibrer genom maskiner. De saknade värmeelement, ytbehandlingar eller hastighetskontroll, vilket begränsade deras roll till grundläggande materialtransport. När industrin expanderade till att producera polyester, polypropen och andra syntetmaterial i mitten av 1900-talet blev behovet av större kontroll över fiberegenskaper uppenbart.

1960- och 1970-talen markerade en vändpunkt: tillverkare började integrera värmesystem i rullar för att möjliggöra värmeinställning , en process som är kritisk för att stabilisera polyesterfibrer. På 1980-talet introducerades ytbeläggningar - först hård krom, sedan keramik - för att minska friktion och slitage, vilket gjorde att rullarna kunde hantera högre hastigheter utan att skada garn. På 1990-talet infördes kylkanaler i valsar, ett genombrott för smältspinningsprocesser där exakt temperaturkontroll under stelning blev avgörande.

Idag har den digitala revolutionen förändrats godet rullar till intelligenta komponenter i Industry 4.0-system. Moderna rullar har:

• Integrerade PID (Proportional–Integral–Derivative) styrsystem som justerar temperatur och hastighet i realtid, svarar på fluktuationer i garnspänning eller polymerviskositet.
• Inbyggda sensorer som matar data om rotationshastighet, yttemperatur och vibrationer till centrala övervakningssystem, vilket möjliggör förutsägande underhåll.
• Anpassningsbara ytbehandlingar, som plasmabeläggningar med skräddarsydda friktionskoefficienter, designade för specifika garntyper – från grova industrifibrer till ömtåliga mikrofilament.
• Synkroniserade eller individuella servomotorer som möjliggör mikrojusteringar i hastighet, avgörande för att uppnå exakt dragningsförhållanden i högpresterande fiberproduktion.

Denna utveckling speglar textilindustrins bredare skifte från manuellt hantverk till automatiserad precision, med godet rullar utvecklas från passiva verktyg till aktiva kontroller av kvalitet och effektivitet.

Klassificeringar: Typr av Godet Rollers och deras roller

Mångfalden av textilprocesser – från smältspinning till texturering – kräver en rad olika godet roller design, var och en optimerad för specifika funktioner. Att välja rätt valstyp är inte bara ett tekniskt val utan en avgörande faktor för produktkvalitet, produktionshastighet och materialspill.

Uppvärmda Godet Rollers

Uppvärmd godet rullar är arbetshästar i processer som kräver termisk manipulation av fibrer. Inbäddade med elektriska motståndsspolar eller kanaler för cirkulerande termiska vätskor (som olja eller vatten), levererar de jämn värme över sin yta - ofta inom ett område av 80°C till 200°C, beroende på polymertyp. Denna värme är kritisk under ritning och texturering: t.ex. vid polyestertillverkning, uppvärmning av fibern till dess glastemperatur gör att dess molekylkedjor kan omordnas, vilket minskar efterproduktionskrympningen och förbättrar dimensionsstabiliteten. Moderna uppvärmda valsar har flerzonsuppvärmning, där olika sektioner av valsen kan hålla lite olika temperaturer för att tillgodose variationer i garntjocklek eller hastighet.

Kylning Godet Rollers

I smältspinningslinjer, där polymerer som polypropen eller nylon extruderas som smälta filament, kylning godet rullar är oumbärliga. Dessa rullar innehåller inre kanaler genom vilka kylt vatten eller glykol strömmar, vilket snabbt sänker temperaturen på glödtråden när den kommer i kontakt med ytan. Nedkylningshastigheten kontrolleras noggrant: för långsam och filamentet kan kristallisera ojämnt, vilket leder till svaga punkter; för snabbt och ytan kan stelna innan insidan, vilket orsakar strukturella defekter. Kylvalsar är särskilt kritiska för att producera fina deniergarn, där även mindre temperaturvariationer kan resultera i inkonsekvent diameter.

Ytbehandlade rullar

Ytan på en godet roller är dess gränssnitt med garnet, vilket gör dess behandling till en nyckelfaktor för prestanda. Specialiserade beläggningar hanterar specifika utmaningar:

• Keramisk beläggning : Appliceras via termisk sprutning eller kemisk ångavsättning, keramiska beläggningar (som aluminiumoxid eller zirkoniumoxid) erbjuder exceptionell hårdhet och värmebeständighet. De är idealiska för höghastighetsapplikationer, där friktion och värmeuppbyggnad är betydande, och för slipande fibrer som glas eller kol.
• Plasmabeläggning : Dessa beläggningar skapas genom att bombardera rullytan med joniserade gaser och bildar ett tunt, enhetligt lager med anpassningsbara friktionsegenskaper. De används ofta för ömtåliga garn, eftersom de minskar nötning samtidigt som de bibehåller tillräckligt grepp för att förhindra glidning.
• Polymerbeläggning : Material som PTFE (Teflon) eller silikonbaserade polymerer ger en anti-vidhäftande yta med låg friktion, vilket gör dem lämpliga för garn som är benägna att fastna, till exempel de med högt innehåll av mjukgörare.

Släta kontra räfflade ytor

Konsistensen av en godet roller ytan är skräddarsydd för dess roll i produktionslinjen:

• Släta rullar : Deras polerade yta säkerställer jämn kontakt med garnet, vilket maximerar värmeöverföringen under ritning eller värmeinställning. De är att föredra för processer där konsekvent värmebehandling är kritisk, såsom vid produktion av optiska fibrer eller precisionsfilmer.
• Räfflade rullar : Med spiralformade eller cirkulära spår bearbetade i sin yta, förbättrar dessa rullar greppet genom att öka kontaktytan med garnet. De är väsentliga i spänningskritiska stadier, som att mata garn till lindare eller bibehålla inriktningen i flerfilamentprocesser, där glidning kan leda till ojämn spänning eller brott. Spåren måste dock bearbetas exakt för att undvika att skapa lokala spänningspunkter som kan skada garnet.

Tabell 1: Funktionell jämförelse av Godet-rulltyper

Materialval: Inte bara ett skal

Basmaterialet i en godet roller dikterar dess värmeledningsförmåga, vikt, hållbarhet och kostnad - faktorer som direkt påverkar dess prestanda i specifika applikationer. Tillverkare måste balansera dessa egenskaper för att matcha kraven från produktionsprocessen.

• Rostfritt stål : Arbetshästen av rullmaterial, rostfritt stål (typiskt 304 eller 316 kvaliteter) erbjuder en balans mellan styrka, korrosionsbeständighet och måttlig värmeledningsförmåga. Dess styvhet gör den idealisk för applikationer med högt vridmoment, som att driva stora rullar i industriell garnproduktion. Även om den är tyngre än aluminium, ger den en stabil bas för ytbeläggningar, vilket gör den mångsidig i många processer.
• Aluminium : Värdet för sin lätta natur och höga värmeledningsförmåga används aluminium ofta i rullar som kräver snabb uppvärmning eller kylning. Dess låga massa möjliggör snabbare hastighetsjusteringar, en kritisk egenskap i processer där dragningsförhållanden byts ofta. Aluminium är dock mjukare än stål, så det är nästan alltid belagt med keramik eller polymerer för att förbättra slitstyrkan.
• Keramik : Avancerad keramik, som kiselnitrid eller aluminiumoxid, utmärker sig under extrema förhållanden. De erbjuder exceptionell slitstyrka, även vid höga temperaturer (upp till 1000°C för vissa formuleringar), vilket gör dem idealiska för höghastighets-, nötande applikationer - såsom bearbetning av kolfiber eller glasfiber, där friktion och värme är intensiv. Keramik har även låg värmeledningsförmåga, vilket kan vara en fördel i kylvalsar, eftersom det förhindrar att värme läcker in i rullkärnan.

Framväxande material, såsom kolfiberkompositer, testas för nästa generations rullar. Dessa material kombinerar aluminiums lätthet med stålets styrka, vilket erbjuder potential för energieffektivitet och snabbare svarstider – även om deras höga kostnad för närvarande begränsar dem till specialiserade applikationer.

Tabell 2: Materialegenskaper hos Godet Rollers

Nyckelkomponenter och operativ dynamik

A godet roller är mer än en cylinder – det är ett system av sammankopplade komponenter som var och en bidrar till dess förmåga att kontrollera garnets egenskaper. Att förstå dessa komponenter och deras interaktioner är nyckeln till att optimera prestanda.

Drivsystem

Mekanismen som driver godet rullar direkt påverkar deras precision. Två primära konfigurationer dominerar:

• Oberoende enheter : Varje vält drivs av sin egen servomotor, utrustad med högupplösta omkodare för att övervaka rotationshastighet och vridmoment. Denna inställning möjliggör exakt kontroll över individuella rullhastigheter, vilket möjliggör dynamiska justeringar dragningsförhållanden – kritiskt i processer som texturering, där garnspänningen måste variera i specifika stadier. Oberoende frekvensomriktare är standard i högpresterande linjer, till exempel de som producerar tekniska fibrer, där även små hastighetsvariationer kan äventyra kvaliteten.
• Synkroniserade enheter : Flera rullar delar en motor, länkad via växlar eller remmar. Även om de är mindre flexibla än oberoende system, är de kostnadseffektiva och pålitliga för storskalig produktion i stora volymer (t.ex. polyesterstapelfiberlinjer) där dragningsförhållanden förbli konstant. Moderna synkroniserade system inkluderar ofta kopplingar för att möjliggöra mindre hastighetsjusteringar, vilket balanserar effektivitet med grundläggande anpassningsförmåga.

Båda systemen förlitar sig på återkoppling med sluten slinga: sensorer jämför kontinuerligt den faktiska rullhastigheten med målet och justerar motoreffekten i realtid för att bibehålla stabiliteten.

Temperaturreglering

För uppvärmda eller kylda valsar är det viktigt att hålla jämn temperatur över ytan. Moderna system uppnår detta genom:

• Multi-Zone Värme/Kylning : Rullar är indelade i segment, var och en med sin egen värmare eller kylkanal och temperatursensor. Detta möjliggör finjustering för att kompensera för variationer i omgivande temperatur eller ojämn garnfördelning över valsens bredd.
• PID-kontroller : Dessa algoritmer justerar värme- eller kyleffekten baserat på skillnaden mellan måltemperaturen och realtidsavläsningarna, vilket minimerar översvängning och säkerställer stabilitet – ofta inom ±1°C från börvärdet.
• Värmeisolering : Beläggning av rullkärnan med isoleringsmaterial förhindrar värmeförlust (i uppvärmda rullar) eller värmeökning (i kylrullar), vilket minskar energiförbrukningen och förbättrar temperaturkonsistensen.

Temperaturinkonsekvenser så små som 5°C kan leda till betydande variationer i garnstyrka eller färgupptagning, vilket gör denna komponent avgörande för kvalitetskontroll.

Hastighetskontroll

Rotationshastigheten för godet rullar bestämmer hur mycket ett garn sträcks under ritning —en process som omvandlar svaga, tjocka filament till starka, fina. Den dragförhållande (förhållandet mellan nedströms rullhastighet och uppströms rullhastighet) korrelerar direkt med fiberstyrka: ett högre förhållande ger ett starkare, finare garn, men riskerar att gå sönder om det trycks för långt.

För att hålla exakt dragförhållandes , moderna system använder:

• Högupplösta kodare : Dessa enheter mäter rullrotation med precision ner till 0,01 % av full hastighet, vilket säkerställer att hastighetsskillnaderna mellan rullarna förblir konsekventa.
• Ladda celler : Dessa sensorer är inbäddade i rullfästen och känner av förändringar i garnspänningen, vilket utlöser hastighetsjusteringar för att förhindra brott eller slack.

I höghastighetslinjer (upp till 5 000 meter per minut för vissa syntetiska garn) kan till och med en hastighetsvariation på 0,1 % orsaka betydande kvalitetsproblem, vilket gör hastighetskontrollsystem till en nyckelpunkt för effektivitet.

Wrap Angle Influence

Vinkeln med vilken garnet kommer i kontakt med a godet roller — känd som lindningsvinkeln — påverkar både värmeöverföring och spänningskontroll. Definierat som den del av rullens omkrets som är i kontakt med garnet (mätt i grader), är det en kritisk variabel i processdesign:

• Värmeöverföring : En större lindningsvinkel (t.ex. 180°) ökar tiden garnet tillbringar i kontakt med rullen, vilket förbättrar värmeöverföringen i uppvärmda eller kylande applikationer. Detta är fördelaktigt för tjocka garner, som kräver mer tid för att nå måltemperaturen.
• Spänningskontroll : En större lindningsvinkel ökar också friktionen mellan garnet och rullen, vilket förbättrar greppet och minskar glidning. Däremot kan överdriven friktion orsaka skador på garnet, särskilt för ömtåliga fibrer.

Tillverkare optimerar lindningsvinklar baserat på garntyp, rullhastighet och processmål – ofta genom försök och misstag eller datorsimuleringar – för att balansera effektivitet med garnskydd.

Tillämpningar av Godet Rollers

Godet rullar är mångsidiga verktyg som kan användas inom ett spektrum av textil- och polymerbearbetningsapplikationer. Deras förmåga att kombinera mekanisk och termisk styrning gör dem oumbärliga i olika sammanhang.

Garntillverkning

Vid tillverkning av syntetiskt garn, godet rullar är involverade i alla viktiga steg:

• Smältspinning : När smält polymer lämnar spinndysan kommer den i kontakt med kylning godet rullar som stelnar glödtråden och låser i dess ursprungliga struktur. Hastigheten på dessa valsar bestämmer också den initiala fibertjockleken (denier).
• Ritning : Uppvärmd godet rullar sträck ut det stelnade filamentet, rikta in dess molekylkedjor för att öka styrkan och minska diametern. Den dragförhållande här definierar det slutliga garnets uthållighet.
• Texturering : En kombination av uppvärmda och ouppvärmda rullar ger garnet krympning eller bulk, vilket förbättrar dess elasticitet och luftighet – avgörande för klädfibrer som polyester eller nylon.

Fiberbearbetning

Utöver traditionella garn, godet rullar möjliggör produktion av specialiserade fibrer:

• Tekniska fibrer : För högpresterande material som aramid (Kevlar) eller polyeten med ultrahög molekylvikt (UHMWPE), precision godet rullar med keramiska beläggningar säkerställer minimal friktion under dragning, vilket bevarar fiberns exceptionella styrka.
• Mikrofibrer : För att producera fibrer som är finare än 1 denier krävs rullar med ultrasläta ytor och exakt hastighetskontroll för att undvika brott – ofta med plasmabelagda rullar för att minska nötning.

Non-Woven Fabric Production

I non-wovens, där fibrer är bundna snarare än vävda, godet rullar spelar en nyckelroll i fiberuppriktning:

• Spunbond-processer : Rullar sträcker och riktar in smälta filament innan de läggs på en bana, vilket säkerställer enhetlig styrka i det slutliga tyget (t.ex. i medicinska engångsrockar).
• Smältblåsta processer : Hög hastighet godet rullar hjälper till att dämpa fina fibrer, kontrollera deras diameter och distribution i material som N95-maskfilter.

Stretching av film och ark

Godet rullar är inte begränsade till fibrer – de är också avgörande för att producera plastfilmer:

• Biaxiell Stretching : Vid tillverkning av BOPP (biaxiellt orienterad polypropen) eller PET-film sträcker rullar filmen i både maskin- och tvärriktningar, vilket förbättrar klarhet, styrka och barriäregenskaper.
• Optiska filmer : För applikationer som LCD-skärmar säkerställer rullar med ytprecision på mikronnivå jämn sträckning, vilket förhindrar förvrängningar som skulle äventyra bildkvaliteten.

Fördelar inom tillverkning

Integreringen av avancerade godet rullar in i produktionslinjer ger påtagliga fördelar över kvalitet, effektivitet och hållbarhet.

Kvalitetsförbättring

• Konsekvens : Genom att upprätthålla exakt temperatur- och hastighetskontroll, godet rullar minska variationer i garnstyrka, töjning och diameter – avgörande för applikationer som biltextilier, där tillförlitlighet är av största vikt.
• Färgenhet : Enhetlig fiberstruktur, uppnådd genom konsekvent
